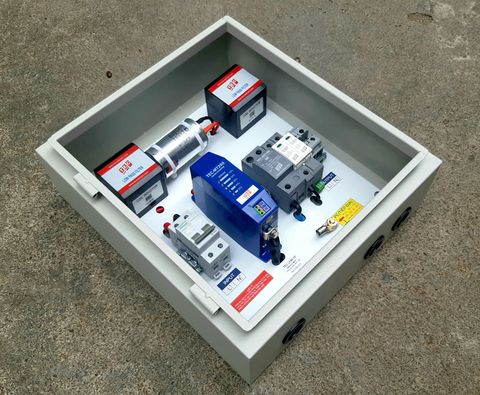

CẮT LỌC SÉT 1 PHA 63A TEC LP60-1P/M (M LÀ KÝ HIỆU CHỈ CÔNG NGHỆ MOV, KHÔNG IN TRÊN CÁNH TỦ)
Mô tả sản phẩm
| Chỉ tiêu | Thông số kỹ thuật | ||
| Model | TEC LP60-1P/M | ||
| Công nghệ chế tạo | MOV&GDT | ||
| Đấu nối | Mắc nối tiếp vào mạng điện | ||
| Các chế độ bảo vệ | Đa chế độ(L-N, N-E..) | ||
| Độ tin cậy khi bảo vệ | Thiết bị luôn luôn kết nối với mạng điện để thực hiện chức năng bảo vệ, không cách ly khỏi mạng điện khi xuất hiện quá áp tạm thời. | ||
| Điện áp làm việc bình thường | Un | 220-240V/50HZ | |
| Điện áp làm việc liên tục lớn nhất | Uc | 300V | |
| Số pha | 1 pha 2 dây+G | ||
| Khả năng thoát sét cực đại | Imax | Sơ cấp: 200kA(8/20µs)L-N Thứ cấp: 100kA(8/20µs)L-N N-E: 200kA(8/20µs) 100kA(10/350µs) | |
| Khả năng thoát sét bình thường(15x8/20µs) | In | 80kA dạng sóng 8/20 µs | |
| Cấp bảo vệ | 3 cấp(MOV/Lọc LC/MOV) | ||
| Dòng tải | IL | 63A | |
| Bảo vệ quá tải, ngắn mạch | MCB đầu vào 63A | ||
| Điện áp bảo vệ t@3kA (8/20µs) | Up | <360V | |
| Thời gian nhạy đáp | tA | Tức thì | |
| Dòng dò | <1µA | ||
| Suy giảm điện áp tối đa(%Un) | ΔU | <1% | |
| Lọc thông thấp và lọc nhiễu | Độ lợi: -40dB tại 100kHZ | ||
| Hiển thị trạng thái hoạt động | Hiển thị phần trăm hoạt động(%) của các phần tử cắt sét. | ||
| Cảnh báo xa dạng Abis | Rơ le khô:NC#NO | ||
| Nhiệt độ, độ ẩm hoạt động | 0÷70ºC, 5÷95%không ngưng tụ | ||
| Cầu đấu kết nối | UK35 gài thanh DIN | ||
| Dây dẫn đấu nối nguồn điện | 16÷35mm² | ||
| Dây dẫn kết nối cảnh báo | 0,75mm² | ||
| Lực siết ốc dây nguồn | 1.0N | ||
| Tiêu chuẩn vỏ hộp | IP55 | ||
| Chất liệu vỏ hộp | Bằng sắt, sơn tĩnh điện | ||
| Phương pháp lắp đặt | Gắn trên tường | ||
| Đầu vào, đầu ra | Từ phía dưới hộp | ||
| Trọng lượng | 9kg | ||
| Chiều rộng | W | 358mm | |
| Chiều cao | H | 400mm | |
| Chiều sâu | D | 138mm | |
| Ghi chú: Hình thức nhà sản xuất có có thể thay đổi mà không báo trước. | |||
| PHÙ HỢP TIÊU CHUẨN |
| IEC61643-11, Class I, II, III |
| AS/NZS1768 loại C, B, A. |
| IEEE C62.41 loại C, B, A |
| IEC 1000-4-5 |
| Phiên bản thứ tư UL1449 |
