CÁC CHỈ TIÊU KỸ THUẬT CHỦ YẾU
Tên, số hiệu |

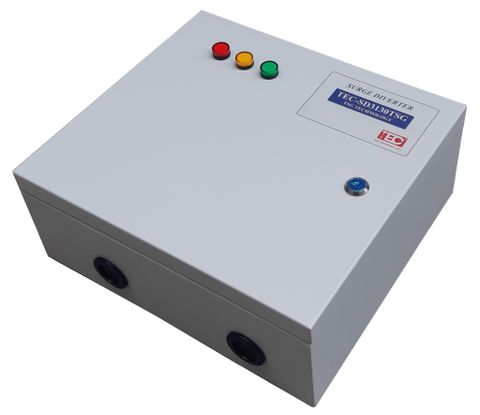

| TEC-SD3130TSG |
Công nghệ chế tạo |
| (Triggered Spark Gap) |
Lớp bảo vệ |
| Class I+Class II(Lớp 1+Lớp 2) |
Điện áp làm việc bình thường | Un | 220/380-240/476(VAC) |
Số pha |
| 3 pha 4 dây+G hoặc 3 pha 3 dây+G |
Mạng điện sử dụng thích hợp |
| TN-C, TN-C-S, TN-S, TT |
Điện áp chịu đựng liên tục lớn nhất | Uc | 440VAC(L-N) |
Tần số hoạt động |
| 50/60Hz |
Dòng điện tiêu thụ @Un |
| 2,2mA |
Dòng thoát sét cực đại dạng sóng 8/20µs | Imax | 130kA/pha |
Dòng thoát sét cực đại dạng sóng 10/350µs | Iimp | 50kA/pha |
Chế độ bảo vệ |
| Đa mốt(L-L, L-N, L-E, N-E) |
Khả năng chịu dòng ngắn mạch |
| 43kA @ Un |
Mức điện áp bảo vệ, Up |
| <2.3kV @ 20kA <1.5kV @ 3kA |
Thời gian đáp ứng |
| Tức thì |
Trạng thái thiết bị khi hoạt động |
| LED xanh sáng(tùy theo từng chế độ kết nối) |
Kích thước(cao x sâu x rộng) |
| 326 x 288 x 157(mm) |
Trọng lượng |
| 8 kg |
Vỏ bao quanh |
| Vỏ hộp sắt, sơn tĩnh điện |
Đấu nối |
| Dây có diện tích mặt cắt từ 2,5 mm² đến 50 mm² hoặc thanh cái 12 mm x 2,5 mm. |
Lắp đặt |
| Gài trên thanh ray DIN Rail 35mm hoặc trên tủ hộp |
Nhiệt độ hoạt động |
| -40°C to 80°C (-40°F to 176°F) |
Độ ẩm |
| 0% to 95% không ngưng tụ |
Phù hợp các tiêu chuẩn |
| IEC 61643-11 Class I, Class II |
Hình thức có thể thay đổi mà không báo trước | ||
