Mô tả sản phẩm

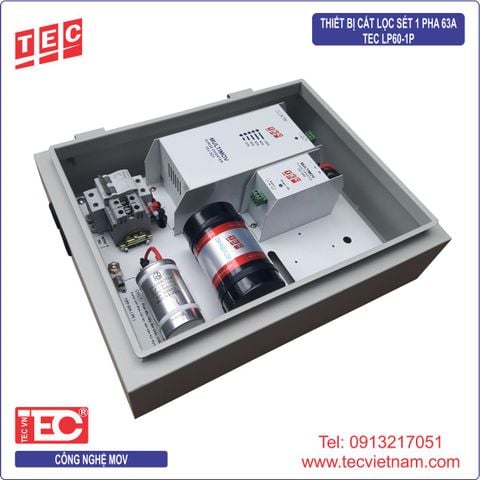

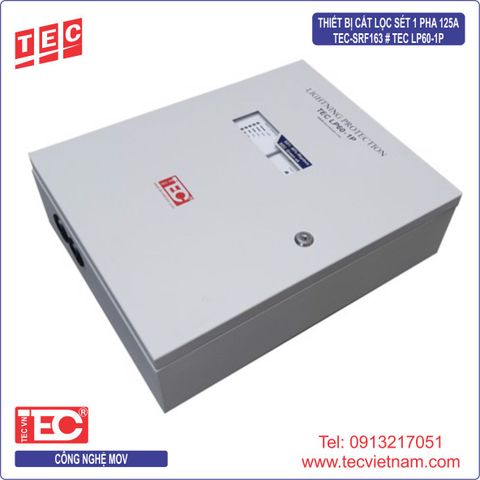

| Model | TECLP60 – 1P |
| Công nghệ chế tạo | MOV(Metal Oxide Varistor) |
| Bảo vệ MOV | Cầu chì chuyên dụng đặc biệt. |
| Dòng tải tối đa, số pha | 63A, 1 pha |
| Tần số làm việc | 50/60Hz |
| Modes bảo vệ | Đa mốt(L-N, N-PE…) |
| Modul bảo vệ | Sơ cấp-Lọc thông thấp LC-Thứ cấp |
| Hệ thống nguồn | TT, TN-S, TN-C, TN-C-S |
| Điện áp làm việc định mức | 220V -275V |
| Điện áp làm việc liên tục max | 480VAC |
| Thời gian đáp ứng | < 25ns |
| Thời gian phục hồi xung | < 30ms |
| Tích hợp cảnh báo từ xa | Bằng tiếp điểm rơle. |
| Cách đấu nối | Mắc nối tiếp vào mạng điện |
| Độ tin cậy bảo vệ | Thiết bị luôn luôn kết nối với mạng điện để thực hiện chức năng bảo vệ, không cách ly khỏi mạng điện khi xuất hiện quá áp tạm thời |
| Khả năng cắt sét sơ cấp | ≥ 200KA dạng sóng 8/20µs |
| Khả năng cắt sét thứ cấp | ≥ 80KA dạng sóng 8/20µs |
| Mạch lọc | Lọc thông thấp LC bao gồm:Cuộn cảm chịu đựng được dòng tới 63A, tụ điện loại X2(Điện áp đánh thủng 370-450VAC, điện dung 35µF-45µF) |
| Năng lượng tản sét của thiết bị | ≥ 7266J(>348J/cm3) |
| Điện áp dư ứng với dòng sét: | |
| Dòng 5KA dạng 8/20us | ≤ 235V |
| Dòng 20KA dạng 8/20us | ≤ 235V |
| Bảo vệ quá tải, ngắn mạch | Automat 63A |
| Điện áp tổn hao khi đầy tải | < 1V |
| Dòng rò | ≤ 1mA |
| Độ suy giảm ngưỡng cắt sét sau khi chịu 2 xung sét có biên độ 65KA | ≤ 10% |
| Cấu hình bảo vệ | Aptomat bảo vệ dòng đầu vào |
| Dòng rò | ≤ 20mA |
| Điện trở cách điện tại 100VDC | ≥ 50 MΩ |
| Hiệu suất | 99% |
| Tuân thủ các tiêu chuẩn | IEC61643-1(TCCL 2013) |
| Bảo vệ bên trong | Cầu chì nhiệt bảo vệ MOV, tụ điện |
| Cảnh báo | Hiển thị cảnh báo số phần trăm phần tử MOV trên mặt tủ và cảnh báo ngoài bằng rơle |
| Kích thước (CxRxS) | 380x320x130 [mm] |
| Trọng lượng | Khoảng 14kg |
| Vỏ hộp | Vỏ hộp bằng thép sơn tĩnh điện, kín. |
| Lối vào cáp | Vào từ phía dưới |
| Môi trường :Nhiệt độ làm việc | 0 ~ 650C |
| Độ ẩm | 5%-95% |
