II.THÔNG SỐ KỸ THUẬT CHỦ YẾU
Chỉ tiêu | Thông số kỹ thuật | ||

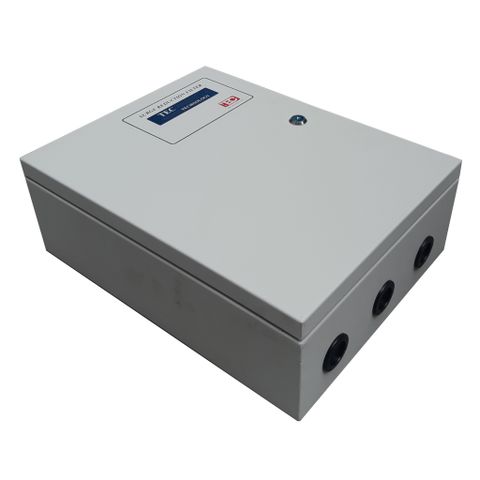

Model | TEC LP20-1P/TDS | ||
Công nghệ chế tạo | TDS | ||
Đấu nối | Mắc nối tiếp vào mạng điện | ||
Các chế độ bảo vệ | Đa chế độ(L-N, N-E..) | ||
Điện áp làm việc bình thường | Un | 220-240V/50HZ | |
Điện áp làm việc liên tục lớn nhất | Uc | 400V | |
Số pha | 1 pha 2 dây+G | ||
Khả năng thoát sét cực đại | Imax | Sơ cấ, thứ cấp L-N: 80kA(8/20µs) 12,5kA(10/350µs) N-E: 200kA(8/20µs) 100kA(10/350µs) | |
Cấp bảo vệ | 3 cấp(MOV/Lọc LC/MOV) | ||
Dòng tải | IL | 20A | |
Bảo vệ quá tải, ngắn mạch(đầu vào) | MCB 20A | ||
Điện áp bảo vệ t@3kA (8/20µs) | Up | <360V | |
Thời gian nhạy đáp | tA | Tức thì <1ns | |
Dòng dò |
| <1µA | |
Suy giảm điện áp tối đa(%Un) | ΔU | <1% | |
Lọc thông thấp và lọc nhiễu | Độ lợi: -40dB tại 100kHZ | ||
Hiển thị trạng thái hoạt động | Hiển thị LED của các phần tử cắt sét. | ||
Cảnh báo xa | Dạng Abis | ||
Nhiệt độ, độ ẩm hoạt động | 0÷70ºC, 5÷95% không ngưng tụ | ||
Cầu đấu kết nối | UK35 gài thanh DIN | ||
Dây dẫn đấu nối nguồn điện | 10÷35mm² |
| |
Dây dẫn kết nối cảnh báo | 0,75mm² | ||
Lực siết ốc dây nguồn | 1.0N | ||
Tiêu chuẩn vỏ hộp | IP65 | ||
Chất liệu vỏ hộp | Bằng sắt, sơn tĩnh điện | ||
Phương pháp lắp đặt | Gắn trên tường | ||
Đầu vào, đầu ra | Từ phía dưới hộp | ||
Trọng lượng | 8kg | ||
Ghi chú: Hình thức nhà sản xuất có có thể thay đổi mà không báo trước. | |||
PHÙ HỢP TIÊU CHUẨN |
IEC61643-11, Class I, II, III |
